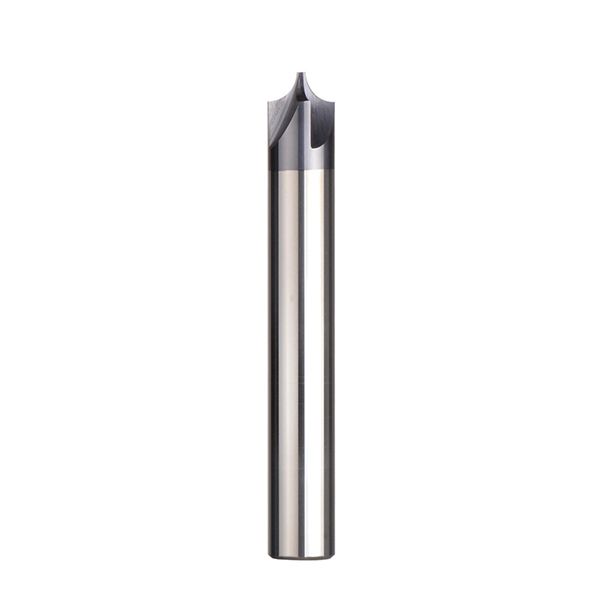

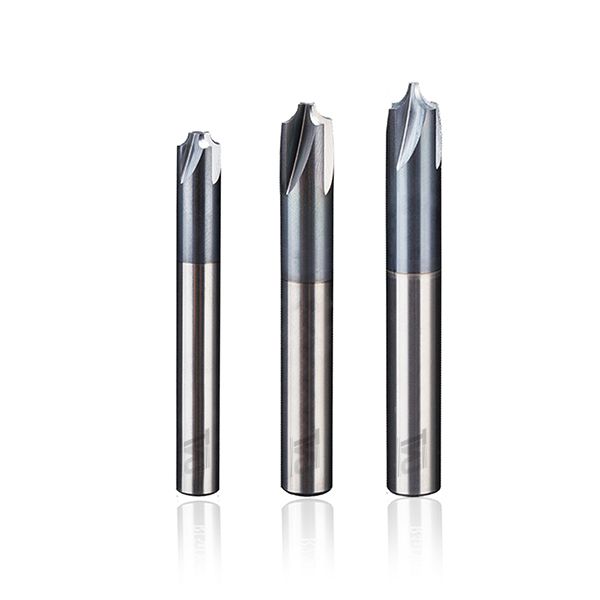

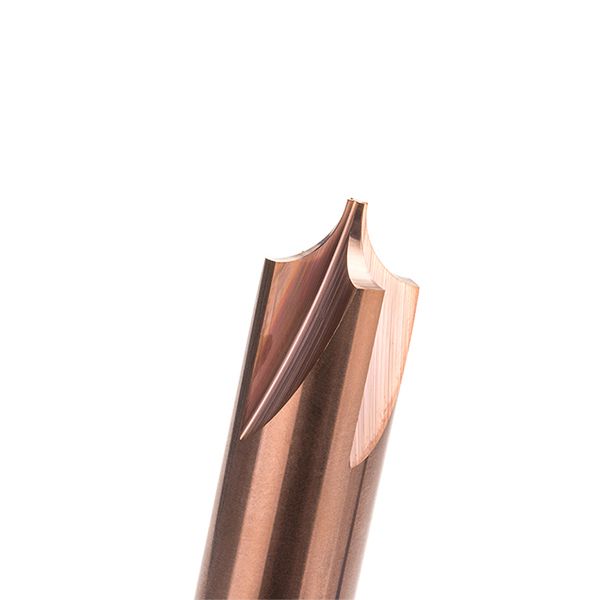

Broca de ranhurar de raio do canto interno R, EMA20
- Contagem de canal otimizada e geometria interna especializada para aços endurecidos com dureza 45-68HRc
- O revestimento especial oferece dureza superior e resistência ao calor
- Corte apenas no raio e na extremidade (não corte central)
- Design de ponta pequena para orifícios em miniatura, ranhuras estreitas e pequenos cantos internos
- Cortador R ≈ raio mais 0,005 ”

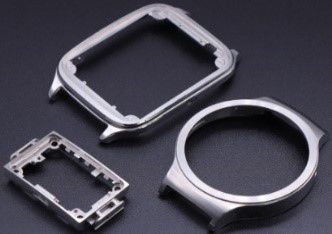

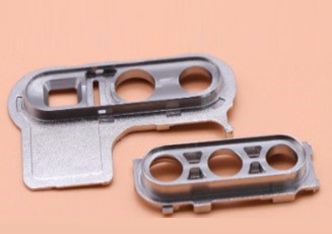

Aplicativo
Especificações do produto
| Revestimento | AITiN /TiALN /TiSiN /NaCO /DLC /Diamante |
HRC | HRC40/46/56/65 |
| Ângulo de hélice | 30°/45°/60° | Haste | CilíndricoH6 |
| Material | IMC™ haste de carboneto | Tolerância no diâmetro de corte | 0-0.030 |
Metal Duro, fresamento de chanfro interno R (UNT-EMA20)
| Raio | Diâmetro do piloto | Haste Dia. | O.A.L. | Estrias | ALTiN/NANO Revestido |
Não revestido | |
| R | +.0005" | D1 | D2 | L1 | UNT EDP# clique para pedir | UNT EDP# clique para pedir | |
| -.0005" | |||||||
| .015(1/64) | .058 | 1/8 | 1-1/2 | 3F/4F | |||
| .031(1/32) | .058 | 1/8 | 1-1/2 | 3F/4F | |||
| .062(1/16) | .058 | 3/16 | 2 | 3F/4F | |||
| .062(1/16) | .154 | 5/16 | 2-1/2 | 3F/4F | |||
| .093(3/32) | .058 | 1/4 | 2 | 3F/4F | |||
| .093(3/32) | .154 | 3/8 | 2-1/2 | 3F/4F | |||
| .125(1/8) | .058 | 5/16 | 2-1/2 | 3F/4F | |||
| .125(1/8) | .248 | 5/8 | 3-1/2 | 3F/4F | |||
| .187(3/16) | .058 | 7/16 | 2-1/2 | 3F/4F | |||
| .187(3/16) | .248 | 5/8 | 3-1/2 | 3F/4F | |||
